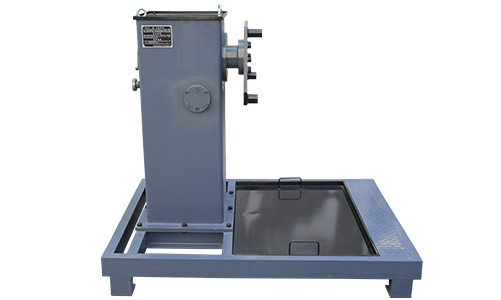

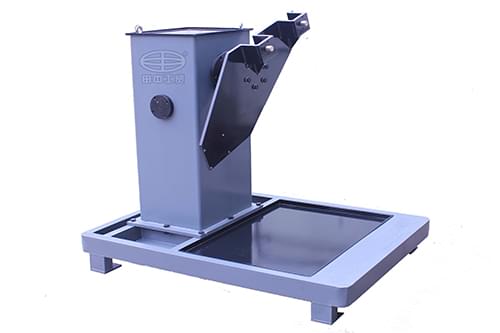

发动机翻转架-产品介绍

品 牌：田中工具
类 别：发动机维修机具
品 名：发动机翻转架
别 名：发动机翻转台架\发动机翻转支架
用 途：对发动机总成解体或组装
重 量：255公斤
尺 寸：长1500mmX宽880mmX高1300mm
承 重：小于或等于1.3T中、重卡、工程机械发动机总成
翻 转：360°，旋转有效直径：1700mm
速 比：155：1
保 修：6个月，保修期内因质量问题无法正常使用时，免费维修
配 件：【立柱部分】立柱主体、顶盖、装配吊环、自锁装置、翻转架手轮、翻转头；
    【底座部分】底座、接油盘、地脚；

架-材质架构

立柱主体：采用400X400X10矩形管，保证翻转架强度；
顶盖吊环：在运输过程中底座－3和立柱－7分体，方便使用时组装；
自锁装置：发动机在维修时可在360度任意角度自锁；
翻转手轮：维修发动机时，可顺时针旋转，也可逆时针旋转；
翻转机头：通过更换翻转头可实现各型号发动机维修；
底座框架：采用10号槽钢焊接；
底座托架：3mm厚花纹钢板，方便维修发动机时上下方便；
接油盘：2mm厚钢板，收集维修发动机时产生的废油，保持车间地面干净；
地脚螺孔：可把翻转架固定在维修车间某一位置；

》更换翻转头即可适用于各种发动机总成；
》使用高强度螺栓连接发动机与翻转台架；连接牢固靠；
》翻转架顶盖上置装配吊环，主体与底座装配方便；
》大面积接油盘及顶盖凹槽，做到机油、工具、零件部件不落地，养成良好维修习惯；
》拆装发动机可做轴向任何移动翻转；
》金属喷塑，适合各种环境下使用操作；
》双轴承支撑，承载力强；
》采用高强度钢结构，并采用框架式结构；
》工业造型，结构合理，美观大方，坚固耐用。

注意事项：
翻转拆装发动机时，发动机会有一定偏移。为确保安全，操作翻转架时，非操作者切勿接触发动机主体。
操作前，将锁止装置打开，当到达拆装需要位置时，应立即锁止装置。

保养要求：
1、设备上所有齿轮副及轴承，定期黄油加注（根据实际使用频率，半年至一年保养一次）；
2、设备上固定螺栓及螺母，定期检查紧固（至少一月检查一次）。

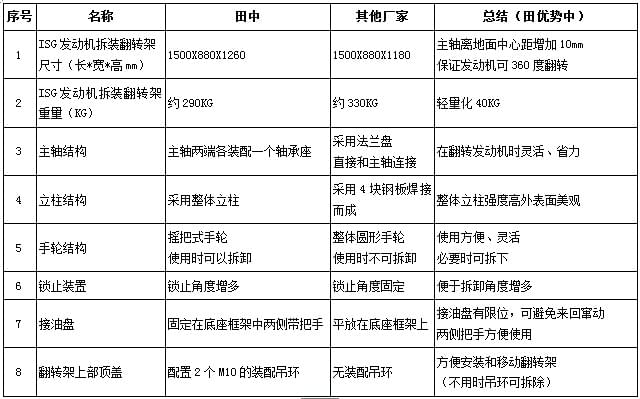

发动机翻转架品牌优势（田中工贸与市场其他竟品比对）：

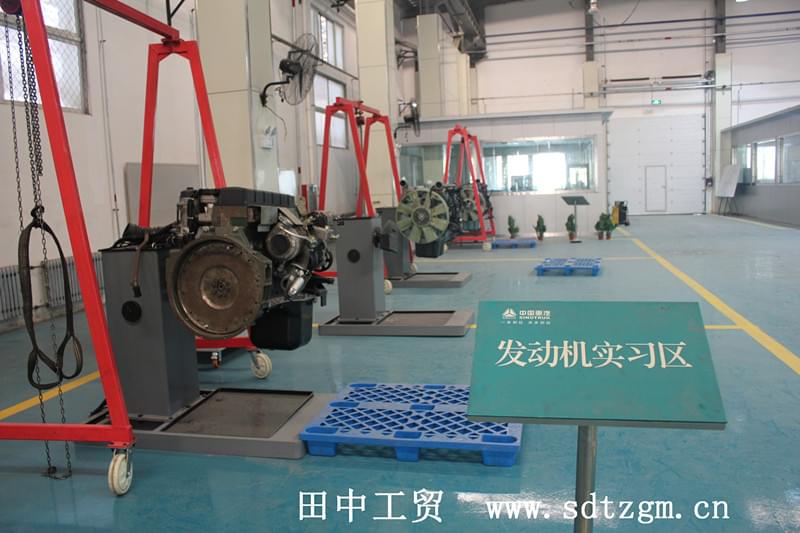

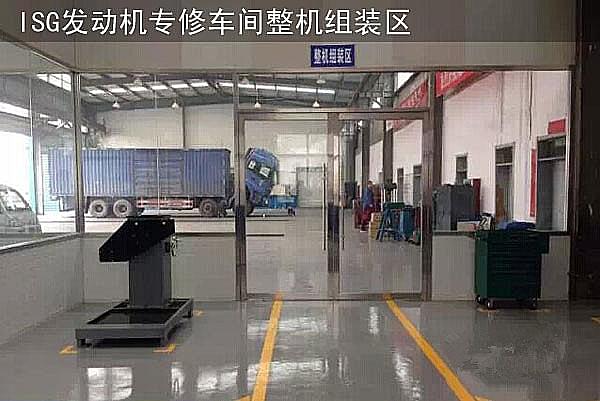

     【福田ISG发动机专修车间】          【重汽章丘培训基地发动机实习区】
