重汽曼发动机维修工具（MC11）是田中工贸专门为重汽开发的，目前重汽集团已经订购了数百套发往全国服务站，MAN系列发动机将密封面的数量降到最小，以降低渗漏的可能性，机油更换周期为6万公里，柴滤更换周期为2.5万公里，冷却液更换周期为4年。

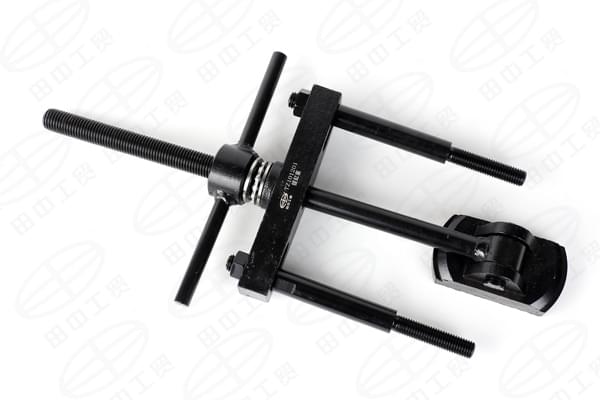

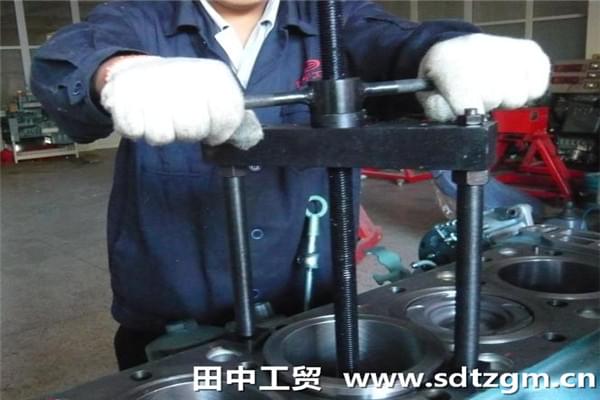

1. 拔缸套（MC11-01）




用于拆卸缸体中的缸套：将支杆固定在螺纹孔内，其他依次放置在支杆上，将拉盘与缸套卡位好，拧紧大螺母即可将缸套拔出。

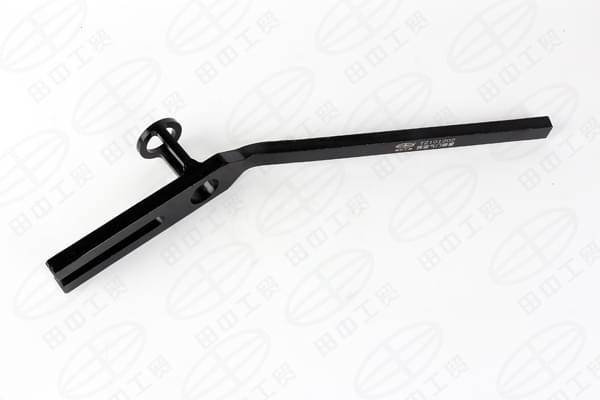

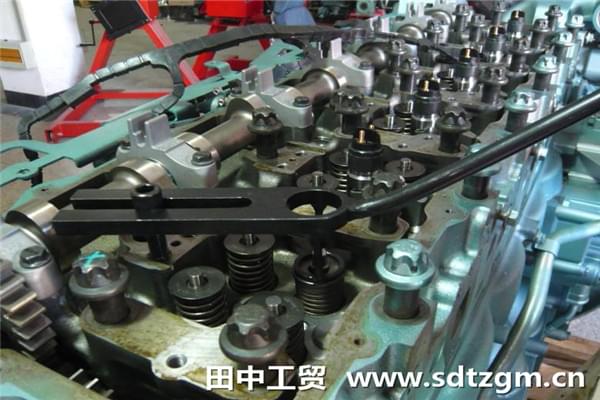

2. 拆装气门弹簧（MC11-02）





用于拆装气门弹簧：拆卸，将一只螺栓固定在缸体上，然后将专用工具前叉头卡在螺栓上，压手柄即可使锁片脱落及取下弹簧。安装，反之。

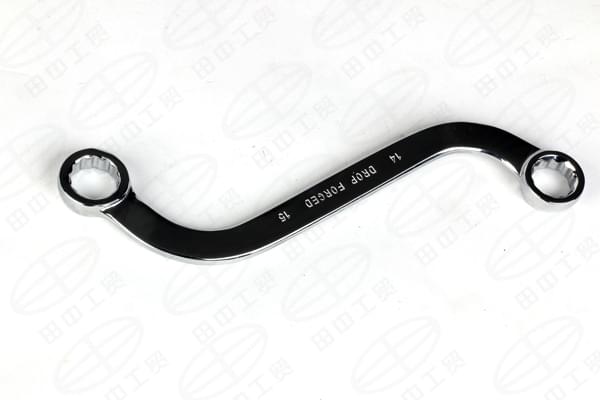

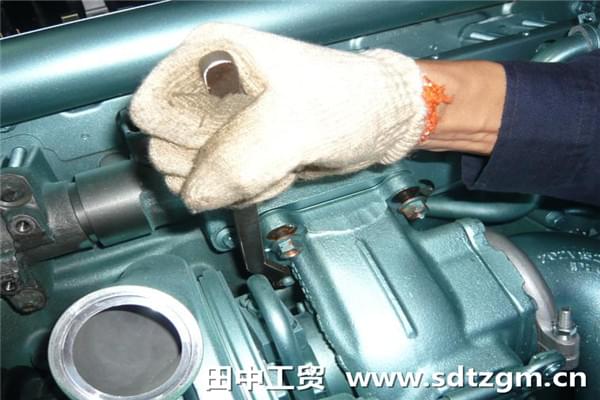

3. 拆增压器螺栓（MC11-05）




用于拆装增压器螺栓:由于增压器下侧两个螺栓操作空间有限，使用专用工具可以方便进行拆装。

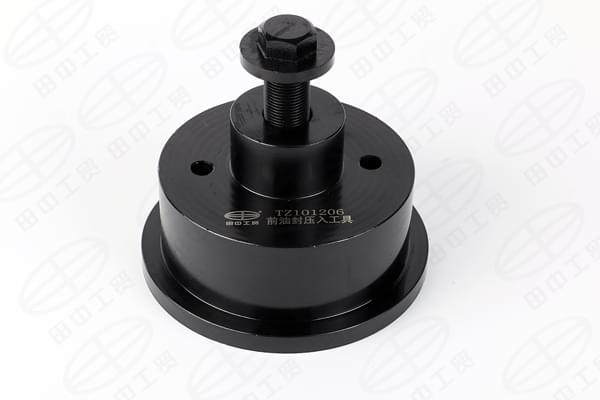

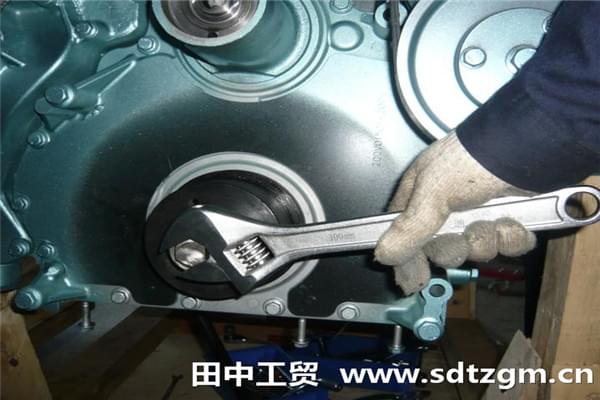

4. 前油封压入工具（MC11-06）



用于安装曲轴前油封：首先将油封套在导向盘上，然后导向盘固定在减震器法兰上，依次安装压筒及拧上螺栓，顺时针旋转螺母即可将油封安装到位。

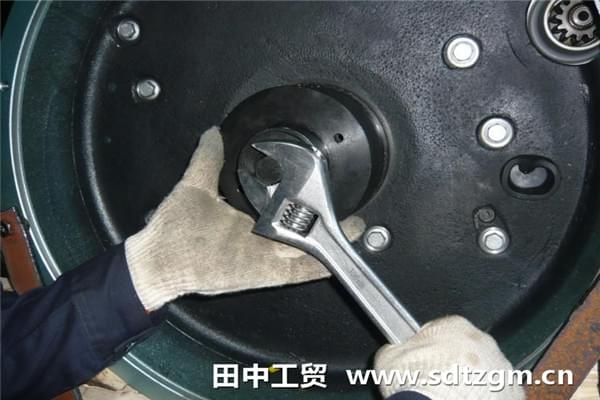

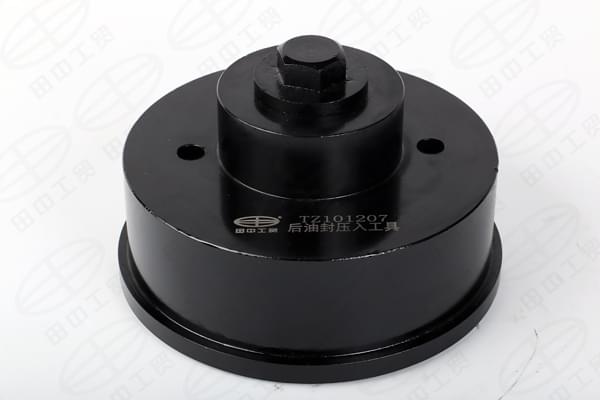

5. 后油封压入工具（MC11-07）


用于安装曲轴后油封：首先将油封套在导向盘上，然后导向盘固定在曲轴后法兰上，依次安装压筒及拧上螺栓，顺时针旋转螺母即可将油封安装到位。

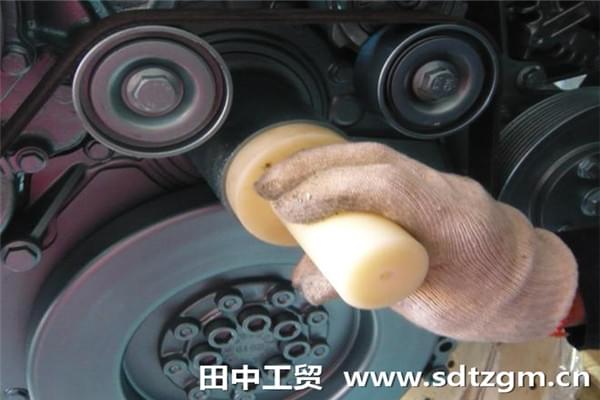

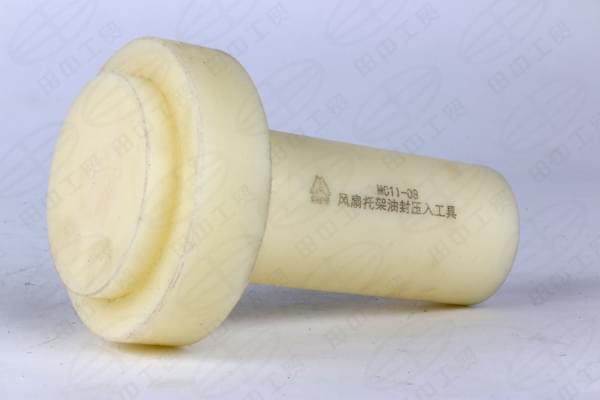

6. 风扇托架油封压入工具（MC11-08）




用于安装风扇托架油封：将油封套在专用工具上，对准托架，用辅助工具敲打专用工具后端即可将油封安装到位。

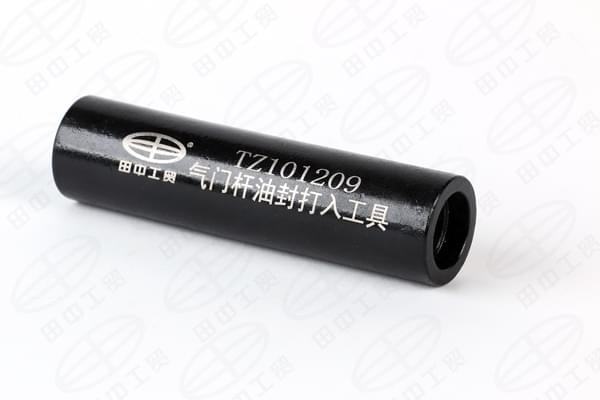

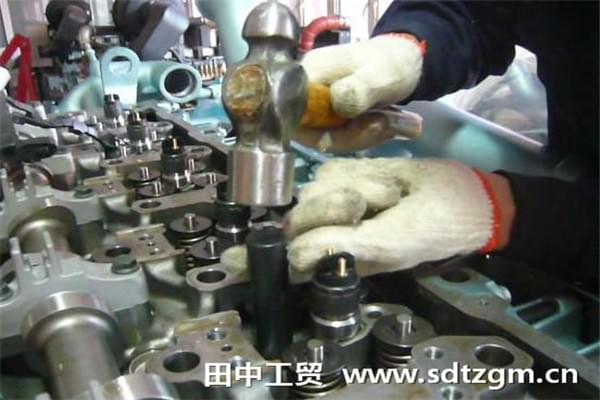

7. 气门杆油封打入工具（MC11-09）




用于安装气门杆油封：依次将防护帽和油封放入专用工具上，然后对准气门杆，用辅助工具敲打专用工具后端即可将油封安装到位。

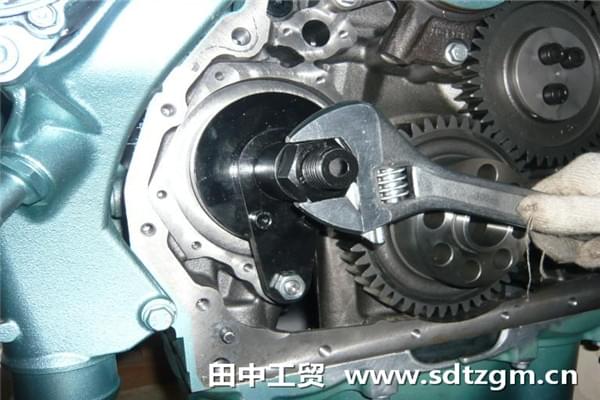

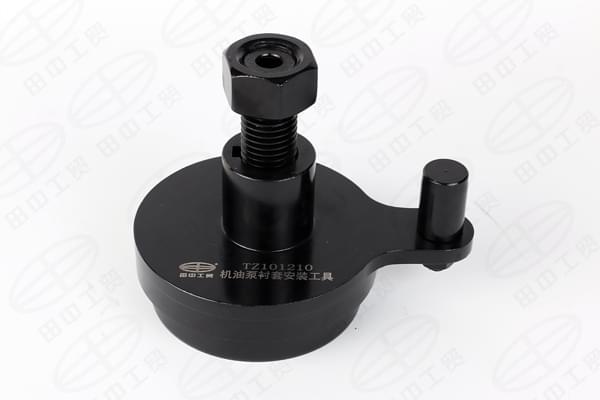

8. 机油泵衬套压装工具（MC11-10）




用于安装机油泵衬套：首先将衬套准确套在专用工具-壳体上，对准进油孔及机油泵齿轮螺纹孔，并将内芯固定在齿轮螺纹孔内，顺时针旋转螺母即可将衬套安装到位。

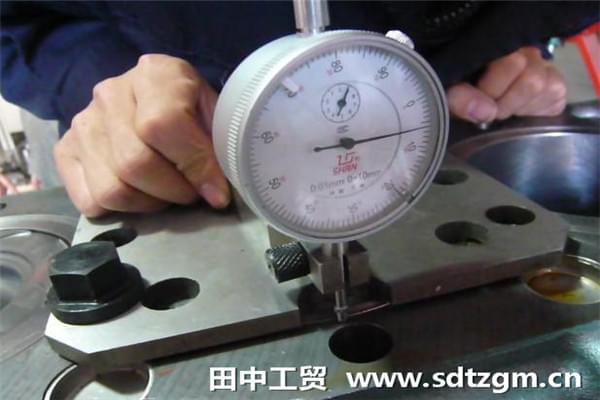

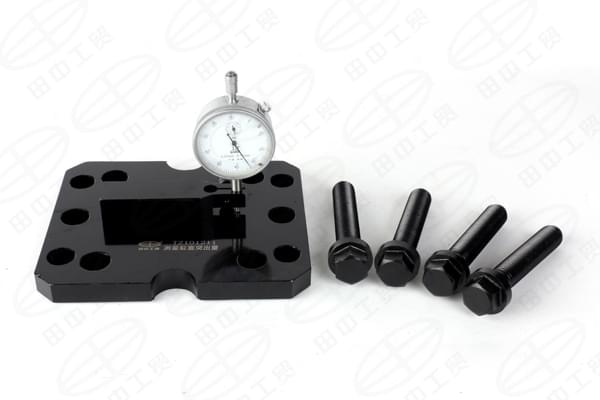

9. 测量缸套突出量（MC11-11）




用于测量缸套突出量：首先用四只螺栓将底座平压在缸套上；通过紧固螺栓将百分表安装在表架上，然后将表架平放在底座上并使量杆接触缸套边缘，调整百分表并归零；滑动表架使量杆接触缸体，读出左偏数值即缸套突出量（0-12丝）数值。

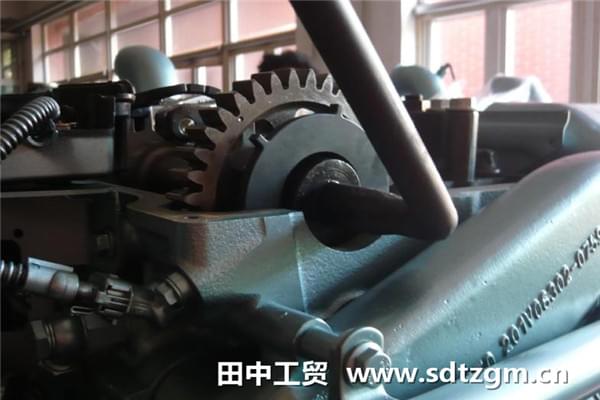

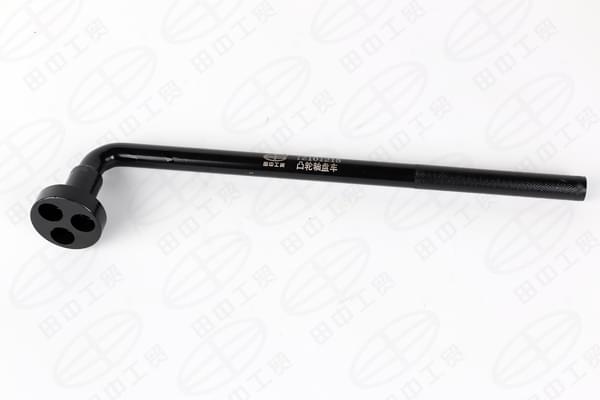

10. 凸轮轴盘车（MC11-15）



用于旋转凸轮轴：从而来调整1、5缸位置。

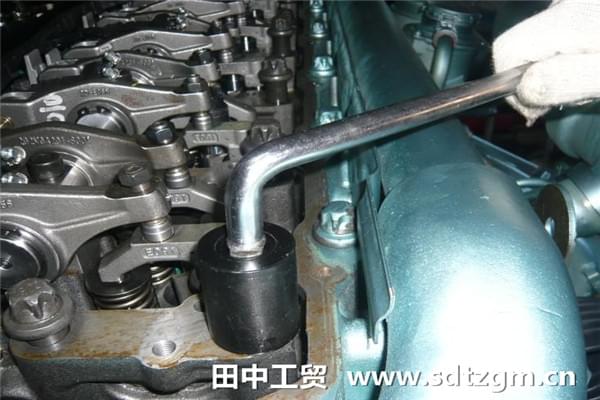

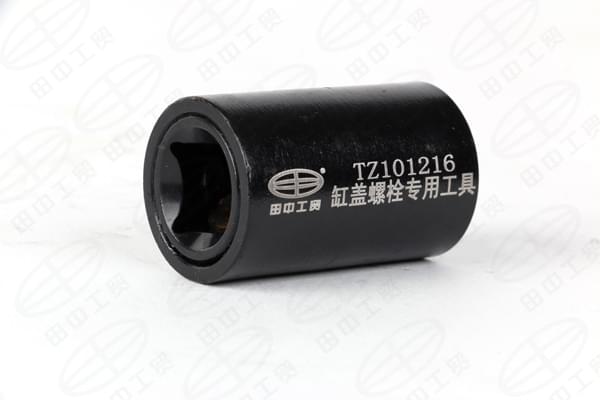

11. 缸盖螺栓专用工具（MC11-16）



用于拆装缸盖螺栓

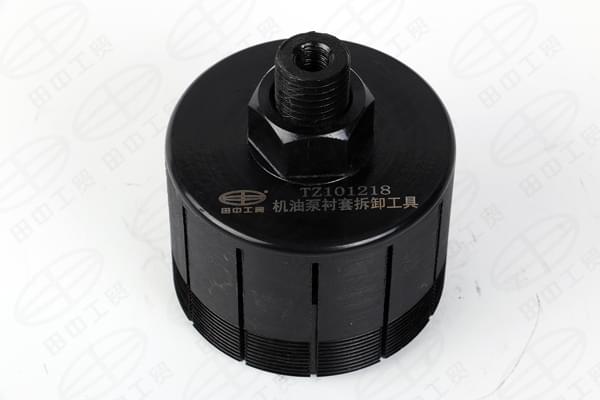

12. 机油泵衬套拆卸工具（MC11-18）




用于拆卸机油泵衬套：首先将专用工具放入衬套内孔内，用大活扳手将拔套固定在衬套内，顺时针旋转螺母，内拔芯膨胀拔套，使拔套牢牢把卡在衬套上。用倒挡惰轮轴拔出器（重汽变速箱配过）宁在拔芯的螺纹孔内。水平往外冲击即可将衬套拔出。

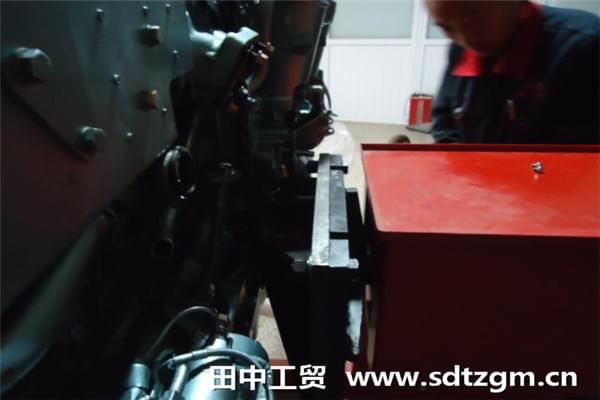

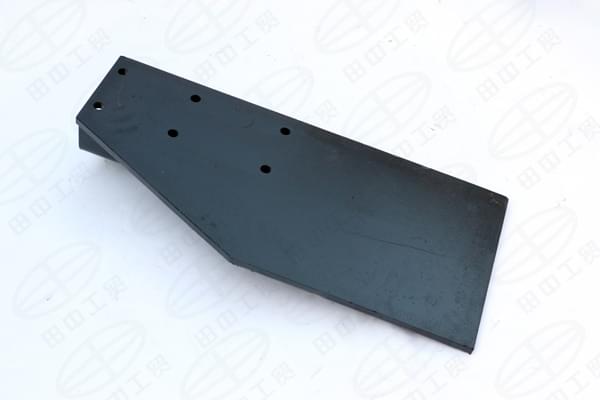

13. 发动机翻转头（MC11-19）




大修MC11发动机：首先拆除右后支腿，然后M14X110螺栓将翻转头前端固定在发动机，另一侧与发动机翻转架连接（需要根据各服务站的翻转架定固定孔）

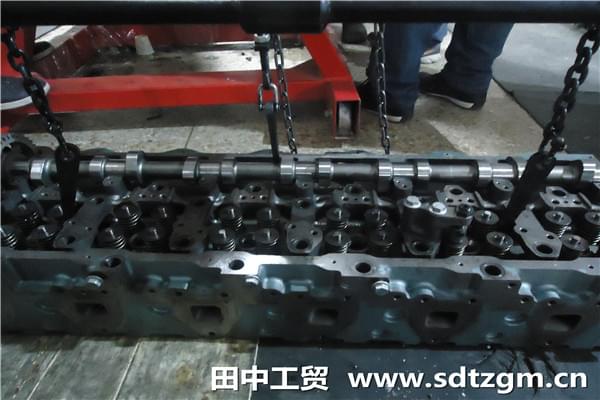

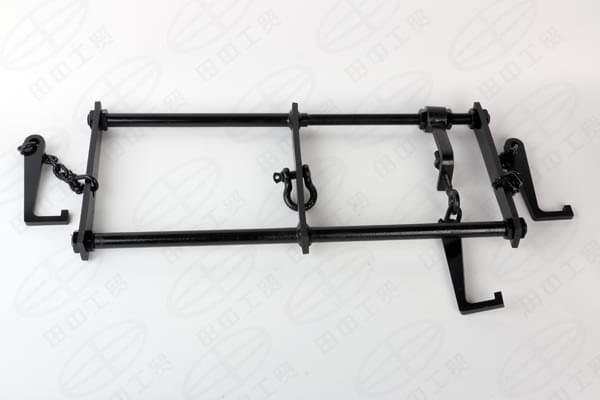

14. 发动机吊具(MC11-20)




发动机吊具：用于拆装发动机缸盖。拆卸发动机缸盖时，发动机吊具的三个吊钩分别作用于二、五及中间凸轮轴上，门龙吊架辅助其将缸盖从发动机拆除；安装发动机缸盖时，发动机吊具的三个吊钩分别作用于二、五及中间凸轮轴支座上，门龙吊架辅助其将缸盖安装到位。
