重汽变速箱维修手册 田中工贸完整版(六)

文章出处:重汽变速箱维修网责任编辑:田中工贸推广01作者:重汽变速箱维修人气:-发表时间:2015-01-31 09:00:00【

  本节要点,重汽变速箱维修变速器各分总成装配:分装换档轴合件



  分装换档轴合件:

在换档轴头装换档轴衬套,将选档摇臂套于换档轴上,垫上垫圈,用锁紧螺母锁紧,并用堵盖堵上。


将自锁弹簧放入小盖壳体上的自锁弹簧孔内,把互锁叉和换档头放进小盖壳体内(注意方向);


将换档轴合件装进小盖中,依次穿过换档轴套、互锁叉、换档头、小盖内复合衬套,用销子固定换档头和换档轴,并用圆柱销扩口工具将销子两端冲开,以保证销子牢固可靠;


将自锁销轴穿入小盖壳体,依次穿过小盖壳体内衬套、互锁叉、弹簧挡片、自锁弹簧,并在自锁销轴的销孔内穿入滚针,用弹簧挡片卡住滚针;



重汽变速箱维修工具

重汽变速箱维修工具




将驱动销装入换档轴的销孔内,并将扇形自锁块套入换档轴及其上的驱动销,推动扇形自锁块使其凹槽压紧自锁销轴顶端,确认滚针未掉出;


装端盖支座衬上衬垫装于小盖壳体上;


依次装定中座环、定中弹簧、定中座环套于换档轴上,并装入端盖支座内孔;


推压换档轴压紧定中弹簧及自锁弹簧,让换档轴另一侧的卡簧槽露出于定中座环,装轴用弹性挡圈;


在换档轴上装入传感器驱动环,保证传感器驱动环的方向正确,用弹性圆柱销固定;保证传感器驱动环的方向正确;


将小盖右端盖合件及端盖衬垫装于端盖支座上,用六角头螺栓紧固;

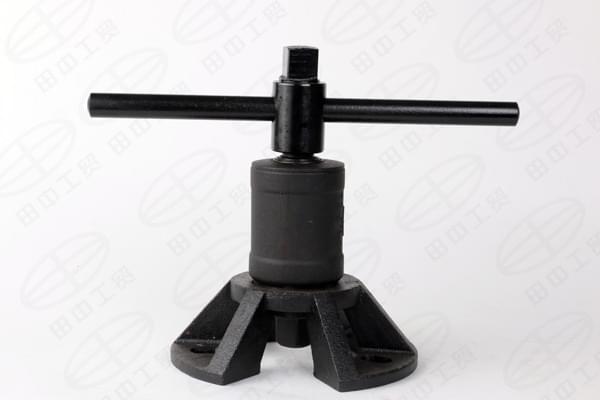

重汽变速箱维修工具

重汽变速箱维修工具




在小盖右端盖装上常开式通气塞、传感器顶销、压力开关


将空档传感器顶销装于顶盖壳体开关孔内,并将常闭式压力开关垫上密封垫圈装于小盖壳体上;


将防尘罩另一端套于换档轴的环槽内;


装气阀及管路组件于小盖壳体上;


在碗形塞片上涂平面密封胶,将碗形塞片装于小盖壳体上平面及左侧端面的塞片孔中;

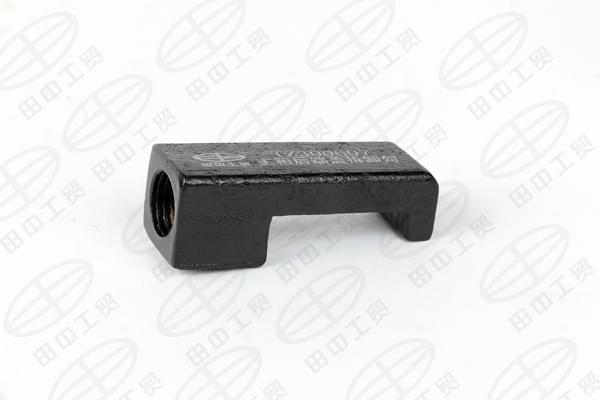

重汽变速箱维修工具

重汽变速箱维修工具




用支承杆总成将选档杆总成连接于换档摇臂上(选档杆总成待总装小盖总成完成后安装于选档支承轴上,用轴用弹性挡圈固定);


装完小盖总成后试换档,检查换档是否可靠、回位是否正常。



  重汽变速箱维修工具田中工贸,提醒您:下节要点,重汽变速箱维修变速器各分总成装配,详情请登录官网http://www.sdtzgm.cn,或致电400-860-2004.
