【重卡发动机维修手册】重汽MC07发动机装配（4）

4.1 安装飞轮（带齿圈）


①检查飞轮齿圈上各齿形完整无破损，飞轮圆周面上各传感器感应孔无漏钻。

②清洁飞轮轴承孔，用专用敲模敲入飞轮轴承。完成后检查轴承孔正反面确保无破损。

③将止动挡圈装入飞轮轴承孔的对应槽内。

④安装飞轮：在曲轴飞轮螺栓孔装入导向杆 ，对准飞轮反面的定位销孔与曲轴飞轮安装面上的定位销后装入。

⑤用扭力扳手按对角顺序 100Nm 预紧飞轮螺栓、油漆笔画线标记后，再转角90°+10°拧紧。

重卡发动机维修专用工具：   飞轮轴承敲模

4.2 部装活塞连杆组件


①检查测量：检查活塞表面及环槽有无机械损伤； 测量活塞销直径；测量活塞销衬套内径；测量连杆大头内径（不带瓦），螺栓必须按规定力矩拧紧。


②将活塞连杆组件进行清洗

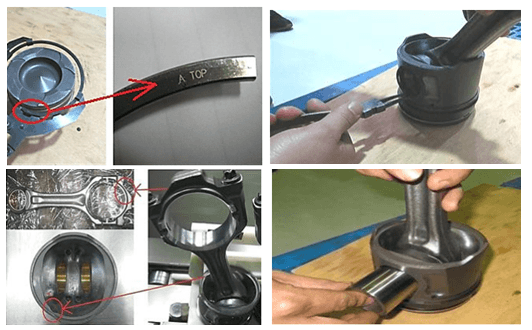

③部装：活塞环带有TOP 记号的面朝向上，用活塞环卡钳将第 1、2道活塞环装入活塞环槽内；第 3 道组合油环的衬簧开口与环的开口互错 180°，?检查各环在环槽内应转动自如，无卡滞现象。


④将一个活塞销挡圈装入活塞机油喷嘴缺口侧的活塞销孔槽内。


⑤确定连杆与活塞的位置方向，活塞机油喷嘴缺口与连杆盖斜面方向应一致。


⑥将活塞销一端沾上适量清洁机油后用手轻轻压入销孔内，再装入另一端活塞销挡圈。检查挡圈是否正确装入活塞销孔卡簧槽内并安装到位。


⑦检查连杆轴瓦表面无损伤、无异物后，对应卡瓦槽位置，安装连杆上下瓦。


重卡发动机维修专用工具：   活塞环卡钳
