【重卡发动机维修手册】重汽MC07发动机装配（20）

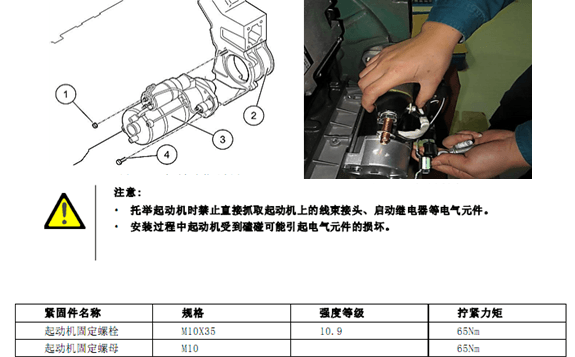

20.1 安装起动机


①检查：起动机传动齿轮齿形完整，各线束接头无松动、无破损。


②将起动机对准飞轮壳上双头螺栓位置后装至飞轮壳上，拧上固定螺栓、固定螺母并拧紧。


20.2 安装线束总成

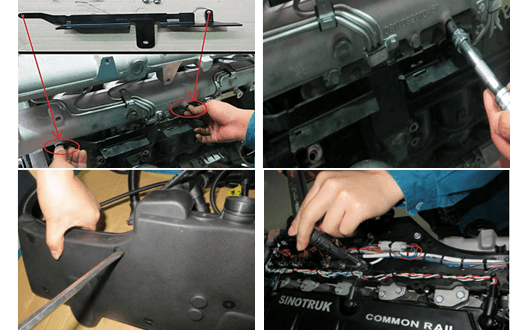

①安装线束支架：


将线束支架用两颗 M6X16 六角法兰面螺栓固定在进气管上的线束支架固定螺孔上。


用扭力扳手 15Nm 力矩拧紧线束支架固定螺栓。


②安装线束总成


检查：线束盒外观应无挤压变形，各线束表面及线束插头应无破损。


将线束盒盖板锁扣向左旋转90°，取下盖板。


将线束总成用 6 颗固定螺栓固定在出水管顶部，用扭力扳手 15Nm力矩拧紧。


依次将 6 个气缸的喷油器线束插头插入缸盖罩壳上的喷油器线束插座，向左旋转插头上的锁扣锁紧，合上线束盒盖板并锁紧。

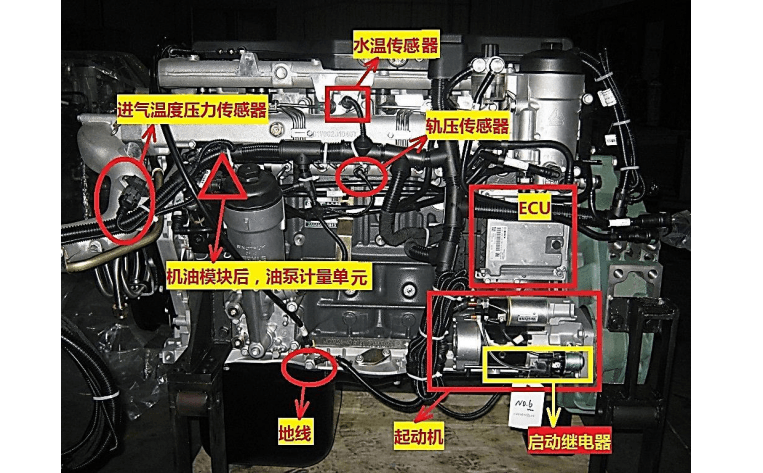

检查发动机上各传感器均已安装（若发现有遗漏则补安装上相应传感器），整理各线束插头/接头，将其连接至各传感器。


用扎紧带将线束总成扎紧在进气管上的线束支架上、各股线束之间扎紧防止松动。


③安装固定支架


将固定支架用固定螺栓拧紧在飞轮壳上 。


将手油泵进油管、燃油模块回油管、用管夹固定在支架上。整车线束接口用扎紧带固定在支架上。

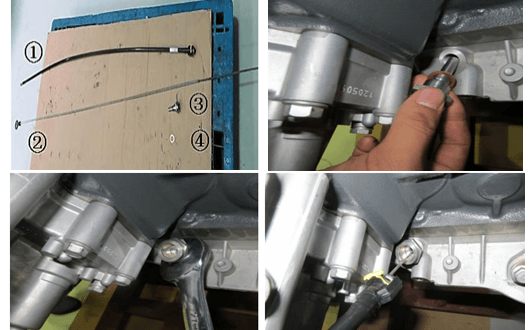

20.3 安装油尺组件


①在过渡接头上套上铜垫，将过渡接头拧入曲轴箱机油模块下方的过渡板对应位置。


②用扳手拧紧油尺管过渡接头。


③将油尺插入油尺管内，装上油尺组件，油尺管快接头卡扣与过渡接头扣紧。
