喷油器的拆装流程与专用工具介绍

文章出处:网责任编辑:田中工贸推广03作者:田中工贸推广03人气:-发表时间:2016-07-14 15:00:00【

喷油器总成拆卸是一件很麻烦的事情,跟着小编的步伐了解下喷油器的拆装流程以及会用到哪些喷油器拆装专用工具吧!



喷油器的作用:


将油管中高压柴油以雾状形式直接喷入燃烧室,并合理的分布,以便于形成可燃的混合气。

喷油器总成拆卸

拧松高压油管接头螺母(注意卸压)。

拆下高压油管及固定夹。

拆下回油管。

拆下喷油器固定螺母后,用撬棒拆下喷油器总成。



零件准备


柱塞偶件6对,喷油器6只。



喷油器拆卸会用到什么专用工具


喷油器拔出器:结构简单,使用方便,在拔出喷油器的过程中不会损坏配件,同时大大缩短了工时,提高了拔出效率

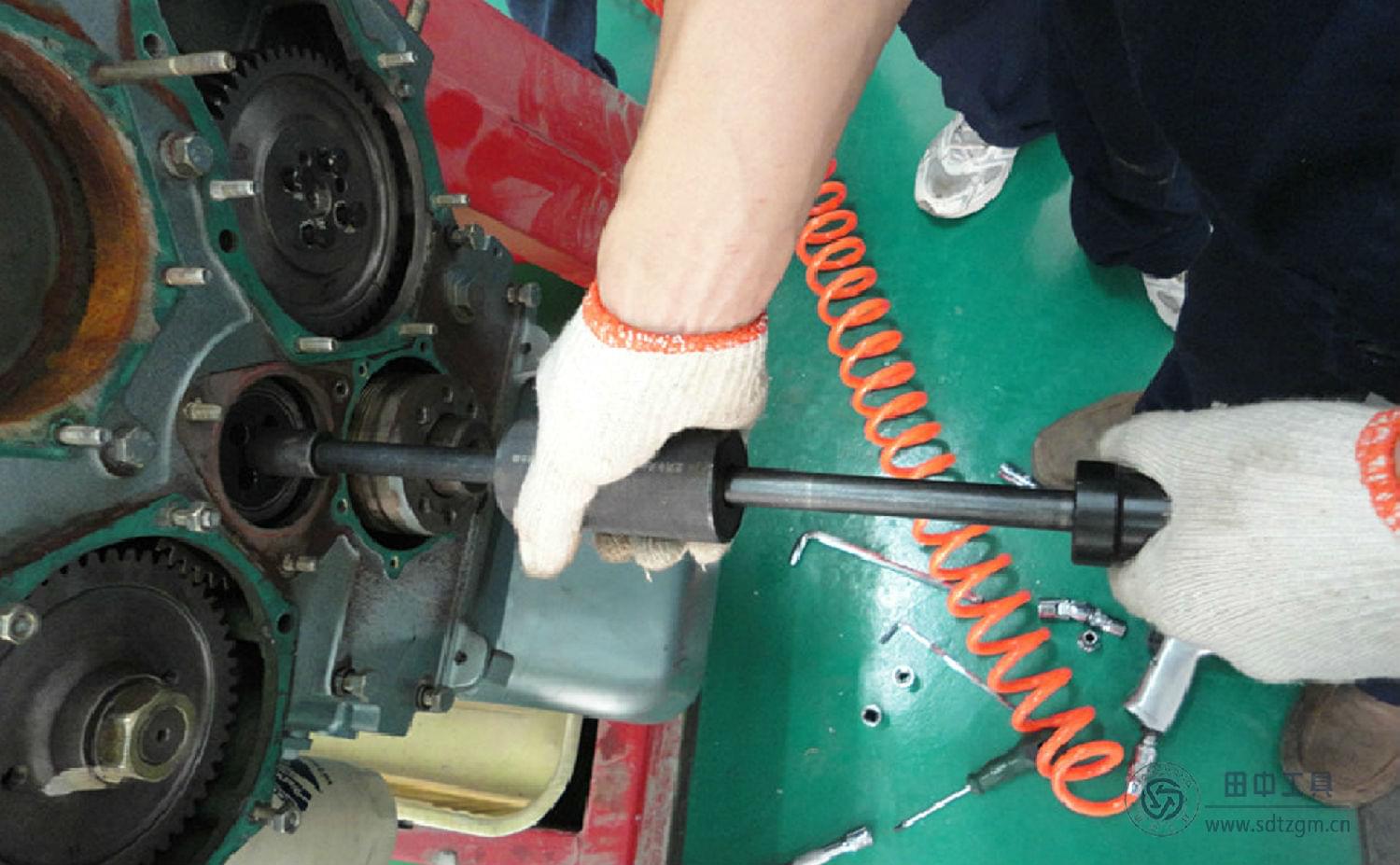

喷油器拔出器





总成的分解


1.将喷油器固定在台虎钳上,用扳手拆下护帽。

2.用一字形螺钉旋出调整螺钉。

3.取出垫片,调压弹簧、芯轴。

4.喷油器嘴朝上,用套筒扳手拆下喷咀盖形螺母。

5.取出针阀偶件。



总成组装及注意事项


喷油器装配的顺序与拆卸的顺序相反,但必须注意以下几点:

1.在装配针阀体偶件时,定位销与喷油器定位孔对齐。

2.按规定力矩拧紧喷嘴盖形螺母,力矩为42—50N/m。

3.注意调压弹簧的弹力。

4.调整螺钉旋入深度要适当。


喷油器组装会用到什么专用工具

喷油器拆装工具:喷油器衬套拆装工具,用于更换喷油器铜套时拆装旧衬套和安装新衬套(国II/国III) ,小巧轻便,利于携带,操作简单,省时省力

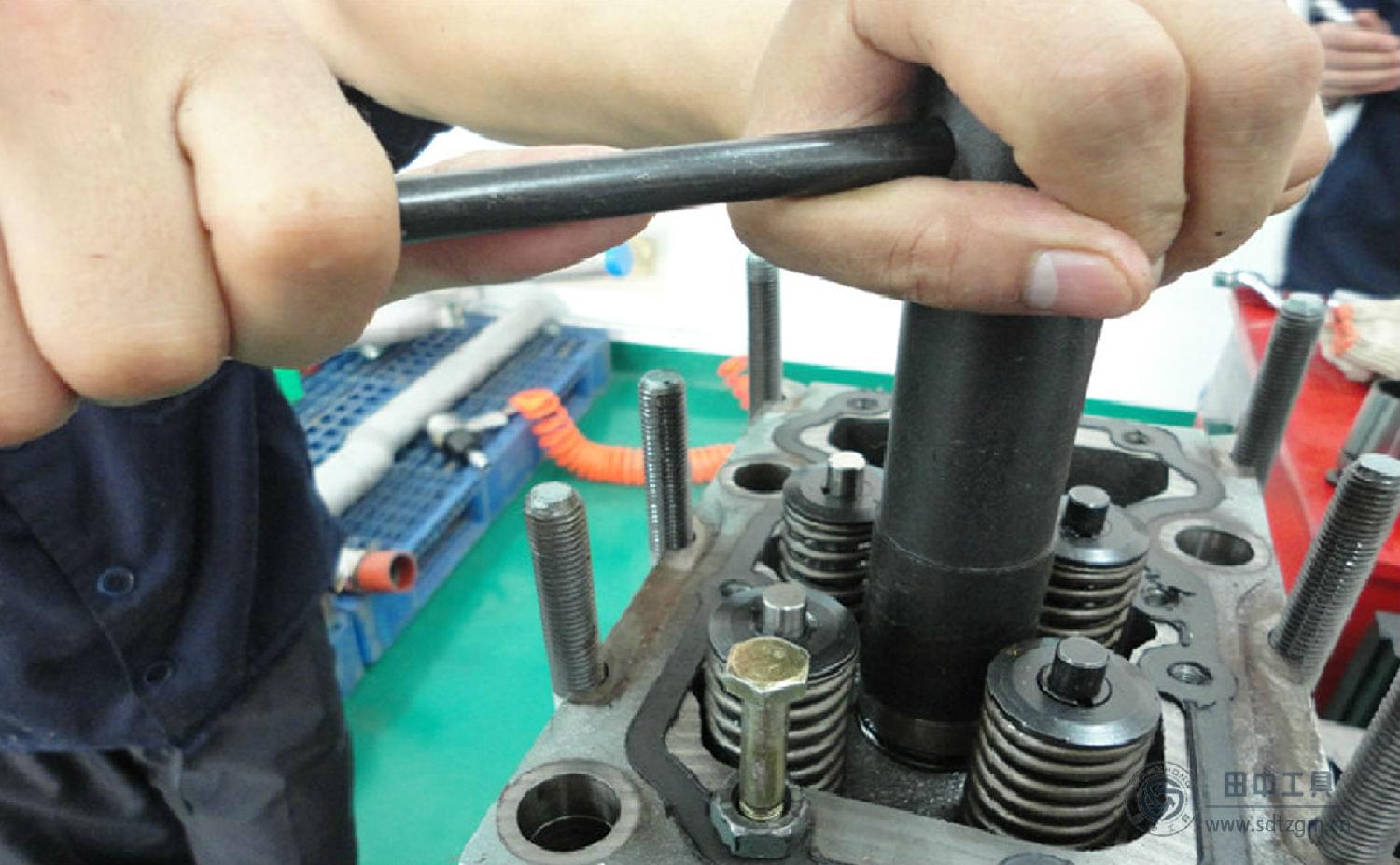

喷油器衬套拆装工具




操作注意事项

1.喷油器总成拆卸时注意卸压。

2.用台钳夹制时,喷油器要用薄铜皮包角。

3.清洗时要用适当的工具进行。

4.在调整试验时,切不要把手伸到喷油器下。





推荐阅读:


喷油器维修工具哪家强 找山东田中工贸

喷油器铜套很脆弱 建议您使用专用喷油器衬套拆装工具进行拆装



                        ——责任编辑 田中工贸推广03
